Kopan Koaksiyel Kablo Nasıl Tamir Edilir?

Yanlışlıkla koaksiyel kablonuzu kopardıysanız veya uzatma ihtiyacınız olduğunda minimum kayıpla aşağıdaki şekilde ekleme yapabilirsiniz.

Adım 1. Öncesinde sırasıyla koaksiyel kablodan biraz kalın yaklaşık 8, 5 ve 2cm uzunluklarında 3 parça makaron (ısıyla daralan) kesin ve kablolardan birine bağlamadan önce geçirin. Sonrasında kabloların her iki tarafını açıp aşağıdaki resimdeki gibi yapınız.

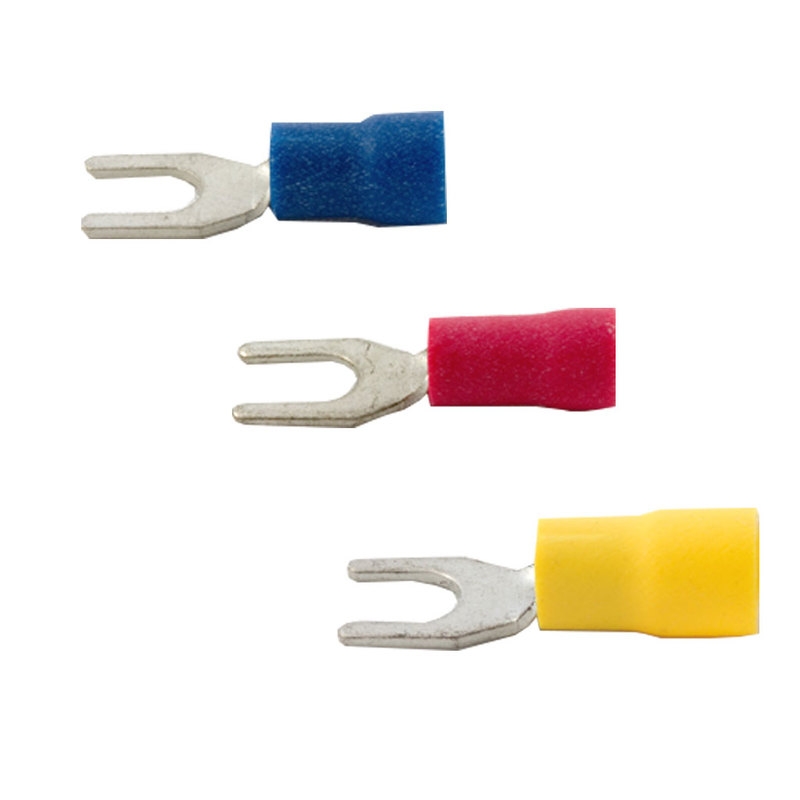

Adım 2. tercihen bulabilirseniz soldaki resimdeki gibi kablo bağlantı terminali veya olmazsa sağdaki gibi kablo sonlandırma terminali kullanıp alttaki resimdeki gibi merkez kabloları birbirine bağlayın. Bu terminallerden hiç yoksa elinizde hazırda güzel bir şekilde orta kabloları lehimleyin

Adım 3. İlk en kısa makaronu orta kablo bağlantısı üzerinde getirip ısıtıp daraltın.

Adım 4. Sonrasında aşağıdaki resimdeki gibi dış kabloları birbirine bağlayın ve düzgünce lehimleyin.

Adım 5. Üstünü bakır bant ile sarın.

Adım 6. Orta ebat makaronu bağlantının üstüne ortalayacak şekilde pozisyonlandırıp ısıtıp daraltın ve sabitleyin.

Adım 7. Son olarak en uzun makaronuda hepsinin üzerine geçirip onu da ısıtıp daraltın. Böylece sağlan bir bağlantınız olacaktır.

Kaynak ve çeviri: http://www.saunalahti.fi
